太伊西屋DE-7003T烘衣機無法烘乾故障維修紀錄

太伊西屋DE-7003T烘衣機無法烘乾故障維修紀錄

因最近天氣都在下雨,又剛好工作的區域有更動(原上班區域有烘衣機可以使用,所以沒有這樣的困擾)

導致衣服都無法乾,老婆提議要買一台烘衣機,也去家樂福賣場看了一些品牌,在考量價格與耗電量跟品牌,遲遲無法買下去。

忽然想到家裡某一角落,有一台很久沒有用的烘衣機,會沒有用是已經故障了,會想到這台已故障得烘衣機原因是,這幾年對維修產生了一些興趣,

我在想如果只是小問題我搞不好可以修好!!


直接先把烘衣機搬出來接上電源測試,還沒測試之前我心裡再猜測是發熱的功能故障了,但是實際測試後滾筒會轉也有熱,但是就是不會乾,

打開背板後,很明顯看到一條斷掉的皮帶,原來是風扇那一端排氣出了問題!

(原本斷掉的皮帶沒有照到相片,是透明然後已經脆掉斷了好幾節,狀況非常慘烈)

西屋DE-7003T烘衣機風扇皮帶

在網上搜尋一下,終於找到西屋適用的風扇皮帶,規格是約87公分。

下訂過了4天、花費NT$110獲得風扇皮帶一條(一條60+運費50),當天晚上下班回家後就開啟西屋烘衣機風扇皮帶更換手術了。

以前的電器沒有太多的電子零件,機械式的看起來就是簡單。

由於我不是專業也是第一次拆開,因構造還蠻簡單的所以我把烘衣機全拆了,非常擔心裝不回去,所以使用手機相機作為輔助,拆之前先照一下,避免裝時沒有印象而裝錯了~

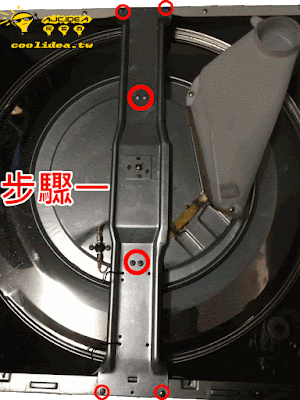

步驟一:
外蓋拆除後,中間主要支撐由上而下共有8顆螺絲,圖中紅圈圈處。
外框的四個螺絲是用白鐵色的,內框固定滾筒的是四個黃色的螺絲,拆下後放好避免遺失。

步驟二:
此處因該是跟溫度有關的裝置,只需將兩個螺絲鬆開,解開固定電線的黑色鐵線。
都鬆開後,可將溫度裝置放置左下處即可。

步驟三:卸下滾筒皮帶,此次我是將皮帶的彈性調整輪拆下(不好拆也不好裝)

注意:風扇的出風口不需要拆它。


完成上面的三步驟後,就可以將滾筒與機身分離了。

1、可以看到滾筒內部構造。

2、將過濾裝置取下,可以看到有顆螺母。

3、借用工具才能順利取下。

4、這樣滾筒與後面固定鐵臂就可以分離,就可以辦正事了XD(裝皮帶)。

怎麼拆就怎麼裝!

接下來就是惡魔關卡了,風扇皮帶沒有什麼問題,滾筒皮帶安裝要你命~

不先把滾筒皮帶固定在對的位置,再組合的時候是根本無法調整的,

最後還有一關就是滾筒皮帶的彈性調整輪裝回,這部份就請各位看官自行體會了。
